Zrealizovali sme dodávku doštičkového dopravníka pre firmu SNICO Liptovský Mikuláš

Zadanie: nahradiť dva dopravníky jedným riešením

Zo strany zákazníka išlo o jasne definovanú požiadavku – nahradiť dva existujúce doštičkové dopravníky jedným dopravníkom vrátane 180-stupňovej zákruty. Súčasťou zadania bolo aj prevedenie z materiálov vhodných do potravinárskej a suchej prevádzky.

Pri tomto type realizácie je potrebné presne navrhnúť dopravnú trasu aj technické riešenie samotného zariadenia.

Riešenie: doštičkový dopravník DD84

Pre túto realizáciu sme dodali doštičkový dopravník DD84 s celkovou dĺžkou 11,20 m vrátane zákruty. Dopravník bol riešený ako zákrutový, neuzavretý, určený do prostredia BNV. Súčasťou riešenia bola aj zákruta dopravníka s minimálnym rádiusom 200 mm.

Materiálové prevedenie pre potravinársku a suchú prevádzku

Pri zariadeniach určených do potravinárskeho prostredia má materiálové prevedenie zásadný význam. V tejto realizácii sme skelet dopravníka aj dopravnú reťaz riešili z nehrdzavejúcej ocele 1.4301, ktorá zodpovedá požiadavkám suchej prevádzky a použitiu v potravinárskom prostredí.

Funkčné časti dopravníka boli riešené s použitím komponentov REXNORD. Konkrétne išlo o:

• dopravnú reťaz – nerezová, <83,50>
• reťazové kolesá – plast, 23z
• spodné valčeky – plast + guma, Ø45
• vedenie reťaze – plast
• bočné vedenie – plast + nerez
• rolničkové prechody medzi dopravníkmi – plast

Pri tomto type dopravníka majú význam hlavné konštrukčné prvky, ale aj správne navrhnuté funkčné časti a vedenie trasy. Súčasťou nového zariadenia bola aj 180-stupňová zákruta, ktorá bola od začiatku riešená ako plnohodnotná časť celého dopravníka. Pri doprave hotového produktu má takýto prístup význam aj z pohľadu plynulosti trasy a celkového technického prevedenia zariadenia.

Podperná konštrukcia a pohon

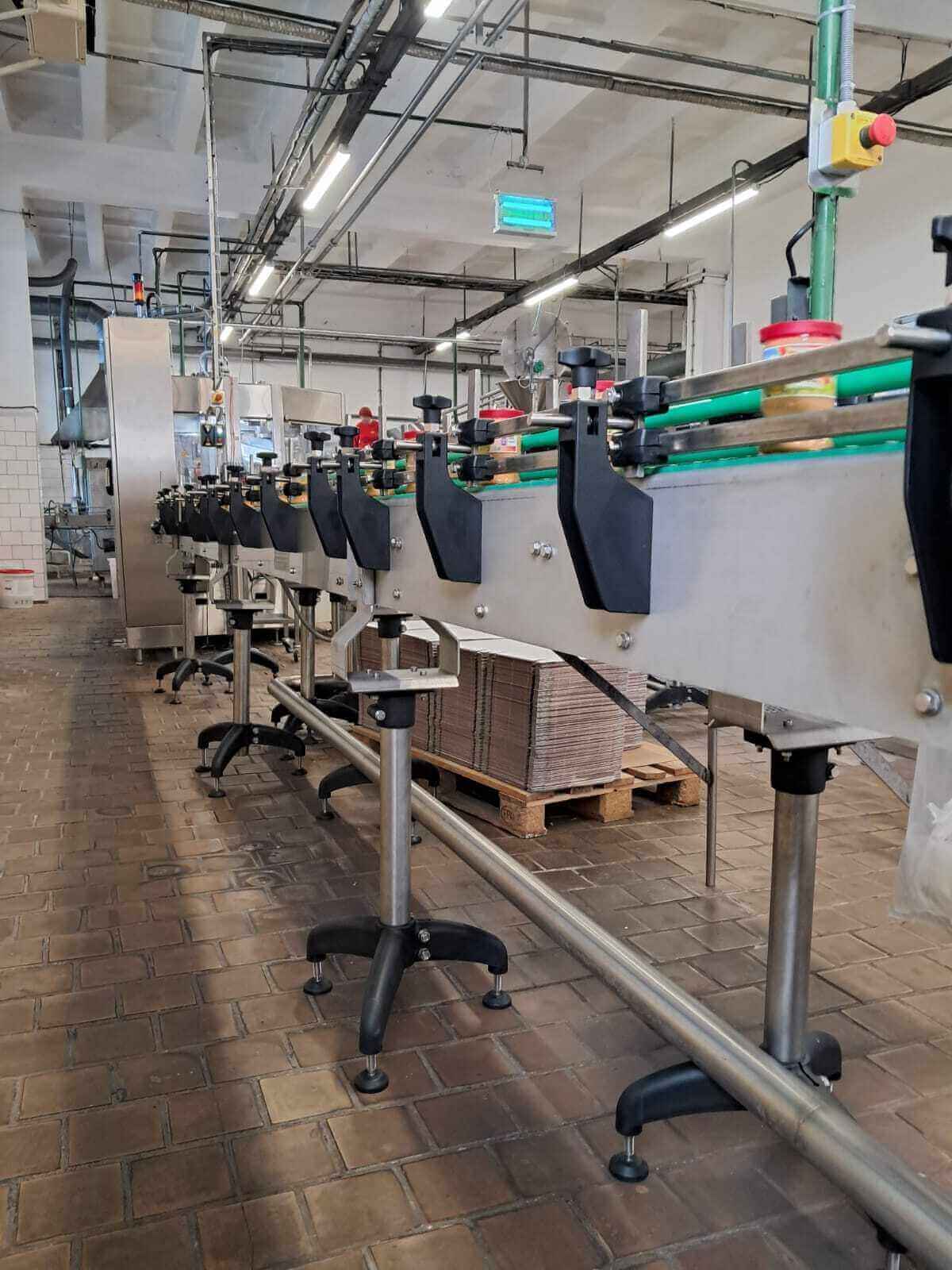

Súčasťou realizácie bola aj podperná oceľová konštrukcia. Každá sekcia dopravníka bola podopretá nastaviteľnou nohou v rozsahu ±50 mm.

Noha pozostávala z týchto častí:

• nerezový montážny modul na skelet dopravníka
• plastový horný dorazový držiak pre trubku
• stojka z nerezovej trubky
• plastová trojnoha s nastaviteľnou výškou a stabilitou

Takéto riešenie umožňuje presné osadenie dopravníka v priestore a zároveň prináša potrebnú stabilitu celej trasy.

Pohon sme riešili s použitím zostavy NORD v prevedení šneková / kužeľočelná prevodovka s motorom na dutom hriadeli. Napájanie bolo navrhnuté na 400 V / 50 Hz, s parametrami IE3 / S1 / IP55 / PTC. Pohon bol navrhnutý tak, aby zodpovedal mechanickému prevedeniu dopravníka aj charakteru prevádzky.

Výsledok realizácie

Realizáciou pre spoločnosť SNICO Liptovský Mikuláš vznikol doštičkový dopravník navrhnutý pre konkrétne požiadavky potravinárskej a suchej prevádzky. Riešenie zahŕňalo vhodné materiálové prevedenie, technické spracovanie jednotlivých častí aj stabilné osadenie dopravníka v priestore.

Pri modernizácii dopravných trás je dôležité, aby nové zariadenie zodpovedalo nielen technickej špecifikácii, ale aj priestorovým a prevádzkovým podmienkam zákazníka. Pri tejto realizácii sme preto riešili aj začlenenie dopravníka do existujúcej prevádzky tak, aby nové zariadenie nadväzovalo na konkrétnu dopravnú trasu.
